D型斗式提升機

【產品類別】：提升設備

【產品簡述】：一、提升機的用途及特點我廠生產的D型垂直斗式提升機，由運動部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的...

【友情提示】：公司除產品售后保修-年外；還長期提供零配件和終身維修。設有專門的售后服務隊！

QQ咨詢在線訂單

18567557287

詳細介紹 具體參數 性能特點

一、提升機的用途及特點
我廠生產的D型垂直斗式提升機，由運動部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動器等組成（見下圖），適用于向上輸送粉狀、粒狀小塊狀的無磨琢性或半磨琢性散狀物料，如煤、沙、焦末、水泥、水礦石等。本機的特點為快速離心式卸料：并采用橡膠輸送帶為牽引構件故不適于輸送大塊磨琢性及掏取阻力大的物料。被輸送物料的溫度不得超過60度、若采用耐熱橡膠帶允許150度。
本機共有四種規格：D160、D250、D350、D450。
本機的輸送能力為3.1~66立方米/小時，高度4~30米。為滿足各種不同的使用要求，本機具有各種不同的制法和裝法。
二、提升機的外形

針對不同的使用要求，本機具有下列不同的制法和裝法（見左圖）：
1、按料斗形狀分為兩種；
S制法--帶有深園底形料斗；
Q制法--帶有淺園底形料斗。
2、按上部區段卸料口的形式分為兩種：
X1 制法--帶有傾斜法蘭的卸料口。
X2 制法--帶有水平法蘭的卸料口。
3、按下部區段進料口的形式分為兩種：
J1 制法--進料口的斜面與水平面成45 角。
J2 制法--進料口的斜面與水平面成60 角。
4、按中間機殼側面檢視門的位置分為四種；
K1 制法--中間機殼側面帶有下端左檢視門；
K2 制法--中間機殼側面帶有下端右檢視門；
K3 制法--中間機殼側面帶有上端左檢視門；
K4 制法--中間機殼側面帶有上端右檢視門；
5、按中間機殼端面檢視門的位置分為兩種；
Z1 制法--中間機殼端面帶有下端檢視門；
Z2 制法--中間機殼端面帶有上端檢視門；
6、按傳動裝置對提升機的相對位置分為兩種：

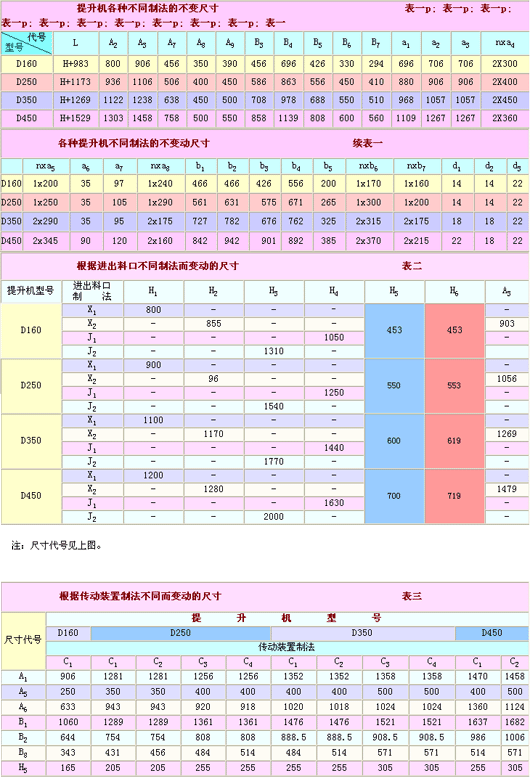

提升機各種不同制法的不同尺寸及變動尺寸，列于表1、2、3。

根據傳動裝置制法不同而變動的尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表三
尺寸代號	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160	D250				D350				D450
	傳動裝置制法
	C₁	C₁	C₂	C₃	C₄	C₁	C₂	C₃	C₄	C₁	C₂
A₁	906	1281	1281	1256	1256	1352	1352	1358	1358	1470	1458
A₅	250	350	350	400	400	400	400	500	500	400	500
A₆	633	943	943	920	918	1020	1018	1024	1024	1360	1124
B₁	1060	1289	1289	1361	1361	1476	1476	1521	1521	1637	1682
B₂	644	754	754	808	808	888.5	888.5	908.5	908.5	986	1006
B₈	343	431	456	484	514	484	514	571	571	514	571
H₅	165	205	205	255	255	255	255	305	305	255	305

三、提升機的技術規范　　　　　

項　目	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160		D250		D350		D450
	S制法	Q制法	S制法	Q制法	S制法	Q制法	S制法	Q制法
輸送能力，m³/h	8.0	3.1	21.6	11.8	42	25	69.5
料斗容量，l	1.1	0.65	3.2	2.6	7.8	7.0	15	14.5
斗距，mm	300	300	400	400	500	500	640	640
帶料斗的膠帶重量，Kg/m	4.72	8.8	10.2	9.4	13.9	12.1	21.3	21.3
輸送膠帶：寬度，mm	200		300		400		500
輸送膠帶：層數	4		4		5		5
料斗運動速度，m/s	1.0		1.25		1.25		1.25
傳動滾筒軸轉數，r/min	47.5		47.5		47.5		37.5
物料的*大塊度，mm	25		35		45		55

帶有S制法的料斗在充滿系數ξ=1時

輸送物料的散狀比重	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160		D250		D350		D450
	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw
0.8	34	1.18	41	3.9	26	5	23.2	7.4
1.0	30	1.34	37	4.3	22	5.4	19.9	8.0
1.25	27	1.48	32	4.8	18	6.2	16.1	9.4
1.6	22	1.67	26	5.3	13	6.4	11.6	9.7
2.0	17	1.86	19	5.8	9	6.5	8.4	9.8

帶有Q制法的料斗在充滿系數ξ=1時　　　　　　　　　

輸送物料的散狀比重	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160		D250		D350		D450
	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw
0.8	50	1.02	57	3.9	26	5	23.2	7.4
1.0	46	1.16	51	4.3	22	5.4	19.9	8.0
1.25	42	1.29	44	4.8	18	6.2	16.1	9.4
1.6	36	1.48	36	5.3	13	6.4	11.6	9.7
2.0	32	1.63	26	5.8	9	6.5	8.4	9.8

　提升機傳動裝置的技術規范

提升機型　號	傳動裝置制　　法	圓　柱　齒　輪　減　速　機　代　號		電動機型號	傳動裝置功　　率 Kw	傳動裝置重　　量 Kg
提升機型　號	傳動裝置制　　法	右裝傳動裝置	左裝傳動裝置	電動機型號	傳動裝置功　　率 Kw	傳動裝置重　　量 Kg
D160	C₁	ZQ250-Ⅴ-3Z	ZQ250-Ⅴ-4Z	Y112M-6	2.2	170
D250	C₁	ZQ350-Ⅴ-3Z	ZQ350-Ⅴ-4Z	Y132S-6	3	449
	C₂	ZQ350-Ⅴ-3Z	ZQ350-Ⅴ-4Z	Y132M₂-6	5.5	470
	C₃	ZQ400-Ⅴ-3Z	ZQ400-Ⅴ-4Z	Y132M₂-6	5.5	<span style="font-size:12px;font-family:宋
